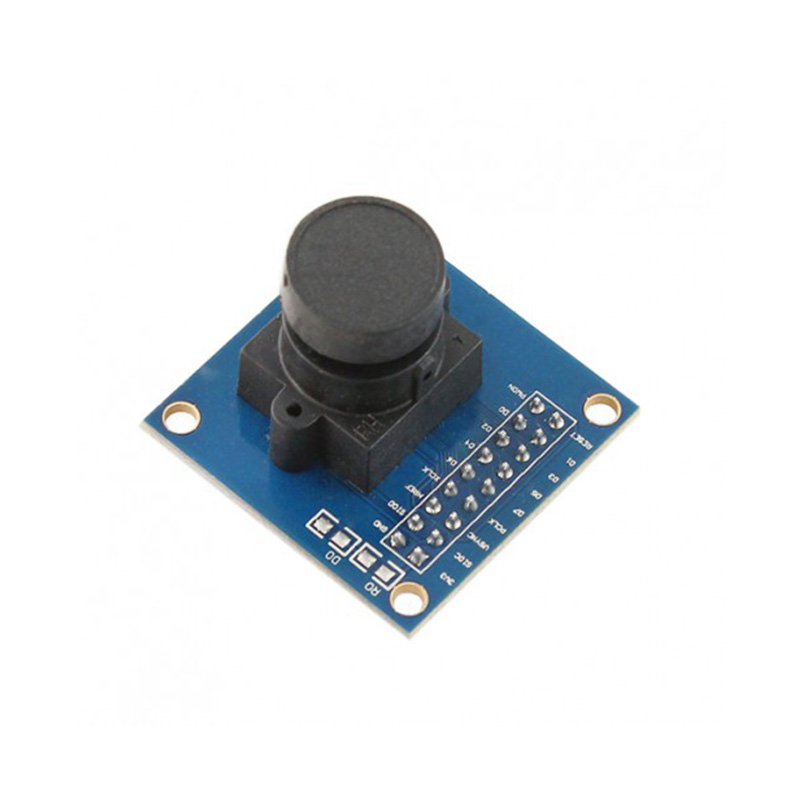

OV7670 یک ماژول دوربین با حساسیت بالا برای عملکردی بالا با نور و ولتاژ کم برای کاربردهای مجتمع با واسط استاندارد SCCBسازگار با واسط I2C است.از VGA ، CIFو تبدیل از CIF به فرمت 30×40 پشتیبانی می کند.این دوربین دارای بخشهای مختلف برای پردازش اولیه روی تصویر (میزان رنگ ، کنترانس و….) ميباشد.همچنين توانايي تنظيم خودكار بهره AGC ، تنظيم تراز سفيدي AWB را دارا ميباشد، مدارات بایاسینگ و رگولاتور 1.8 ولت بر روی خود برد قرارگرفته است. اما سرعت بالای این دوربین باعث شده تا میکروکنترلرهایی که دارای سرعت پایینی هستند قادر به دریافت تصویر کامل از دوربین نبوده و قبل از پایان خواندن کدهای رنگ تصویر تغییر کند. به همین منظور یک تراشه FIFO با سرعت بالا بر روی ماژول قرار گرفته که وظیفه آن خواندن کدهای دوربین و ذخیره در خود می باشد و تا ارسال دستور بعدی تصویر را در حافظه خود نگه می دارد. توسط این تراشه هر میکروکنترلری با هر سرعتی می تواند با این ماژول کار کرده و تصاویر کامل را دریافت نماید.
مشخصات فنینوع کانکتور : CIS
مدل : OV7670
ولتاژ ورودی – خروجی : 3-2.5
توان خروجی : 60 میلی وات
سرعت فریم : 30 فریم بر ثانیه
حساسیت : (1.3V/ (Lux-Sec
سایز لنز : 1/6اینچ
حداكثر ابعاد تصوير : 640 در 480 پيكسل
نسبت سيگنال به نويز : 46dB
